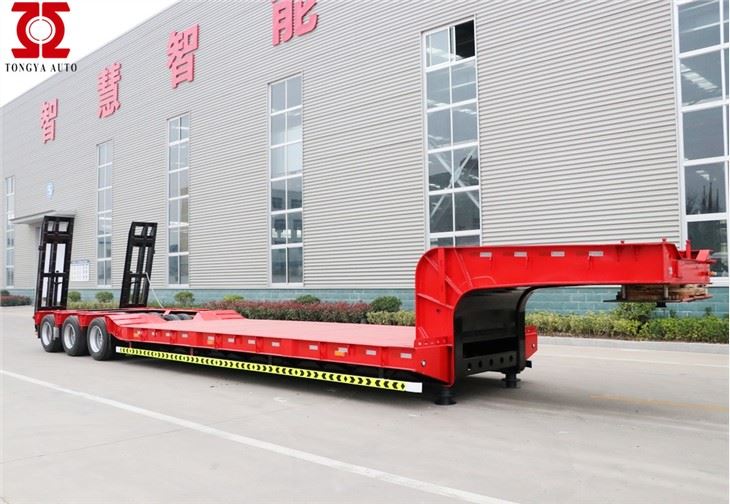

Tilhenger for gravemaskin

Lastekapasitet

55 T

Total vekt

71.5 T

Dimensjoner:

Utvendig dimensjon

14000*3000*2950 mm
(De endelige dimensjonene avhenger av de endelige designtegningene)

Ramme:

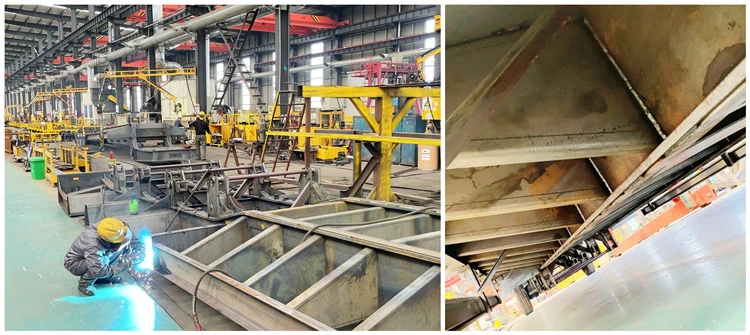

Design/sveiseteknologi

Kraftig og ekstra holdbarhet designet;
sveising ved hjelp av automatiske submerged-Arc-prosesser.

Hovedstråle

Velger høystyrke Q345B stål,
520 mm dypsveisede I-seksjons hovedbjelker
Toppflens tykkelse 20 mm, bredde 140 mm;
Bunnflens tykkelse 20mm, bredde 140mm.
Mellomflens tykkelse 12mm;

Tverrbjelke

Kraftig spesial U-stål

Sidebjelke

250 mm høy I-stråle

Gulv

5 mm tykkelse ruteplate

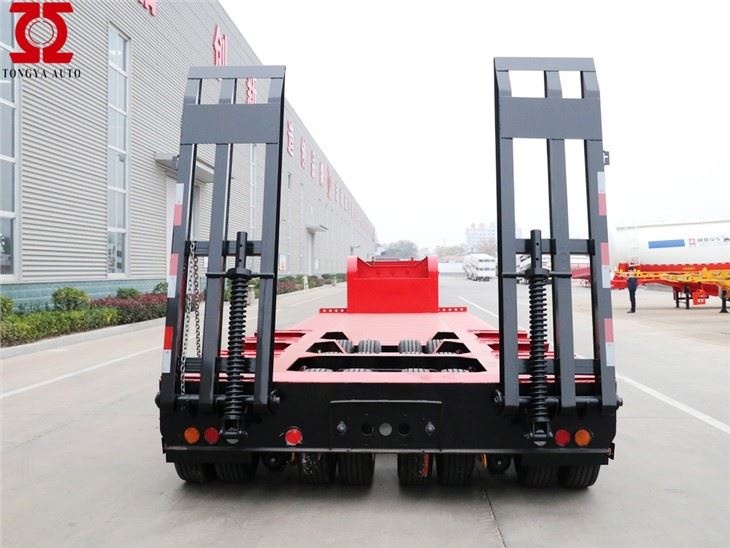

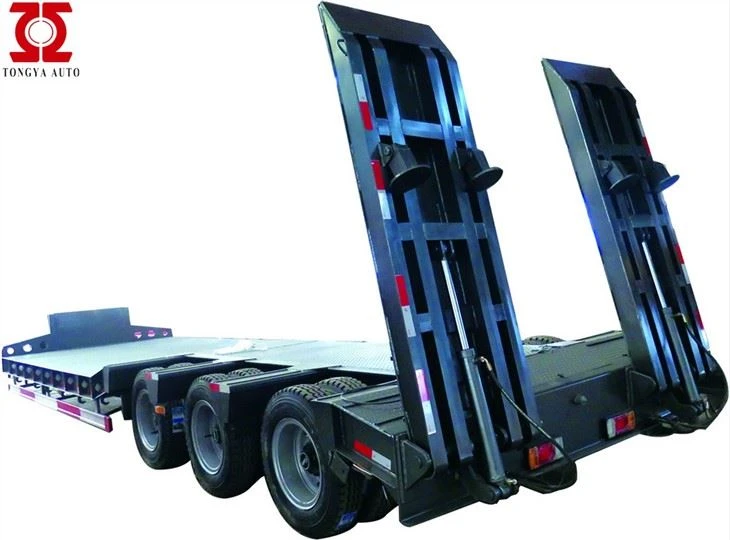

Bakre stige (ramper)

To deler fjærstålstige, (Q345B stål)

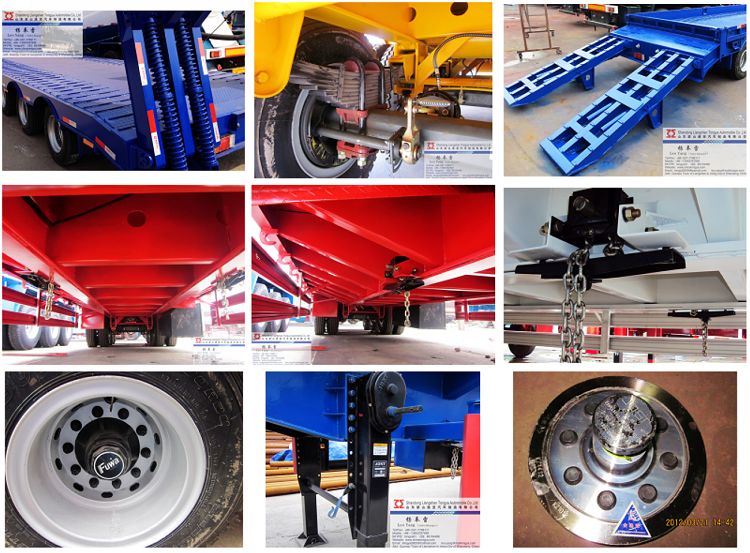

OEM deler:

Aksel

3 *13T kapasitet, FUWA merke (kinesisk beste merke)

Kongepinne

2.00''/3.5'' bolting king pin, JOST-merke

Suspensjon

Kraftig undermontert fjæring med equalizere,
Amerikansk design (type med høy styrke)

Stålfjær

10 stk bladfjær, 13 mm tykkelse, 90 mm bredde

Landingsben

JOST merke, manuell betjening landingsben med sandsko

Dekkspesifikasjoner

8.25R20, Triangle merke (kinesisk kjent merke)

Kant

6.5 (Kinesisk kjent merke)

Antall hjul

13 deler (inkludert ett reservehjul)

Bremsesystem

WABCO relé ventil;
Fire doble og to enkle bremsekammer;
To enheter med ISO-standard kobberaktig luftkobling.

ABS system

Uten （Kan velges fritt, 450 USD/sett）

Elektrisk:

En enhet med 24V 7-stift ISO 1185-kontakt; LED lys

　
　
　
Diverse:

Maleri

farge anbefalt av kunden

Merking

Standard

Sidevakt

Standard

Reservedekkbærere

To sett med kraftige reservehjulsholdere

Verktøykasse

Ett stykke (1. 0*0. 5*0. 5m), under svanehalsen
(med 1 dekknøkkel, 1 stempelhylse og 1 sveivstang)

Merk: Alle detaljene som ikke er nevnt vil utformes som den endelige bekreftelsen med kunden
